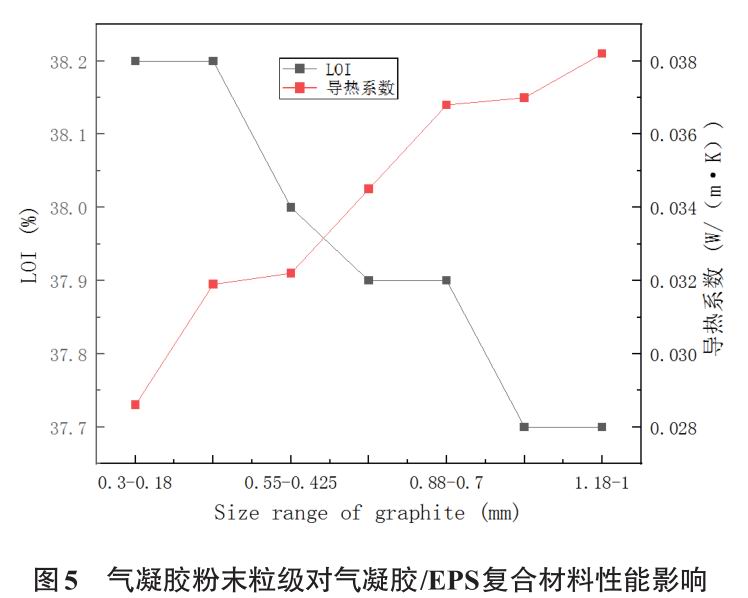

，極限氧指數(shù)有一定程度升高。這是由于粗粒級(jí)氣凝膠粉末固體體積較大，PF對(duì)其包覆分散不均勻，珠粒間的粘接作用力降低，導(dǎo)致了氣凝膠/EPS復(fù)合材料的導(dǎo)熱系數(shù)較高。而細(xì)粒級(jí)氣凝膠粉末固體體積較小，PF對(duì)其包覆分散程度較高，珠粒間的成型粘接作用力較強(qiáng)，導(dǎo)致了氣凝膠/EPS復(fù)合材料的導(dǎo)熱系數(shù)較低，保溫性能較好。

　　2.4不同導(dǎo)熱系數(shù)氣凝膠粉末對(duì)氣凝膠/EPS復(fù)合材料性能的影響

　　通過(guò)篩選得到0.018~0.020W/（m·K）

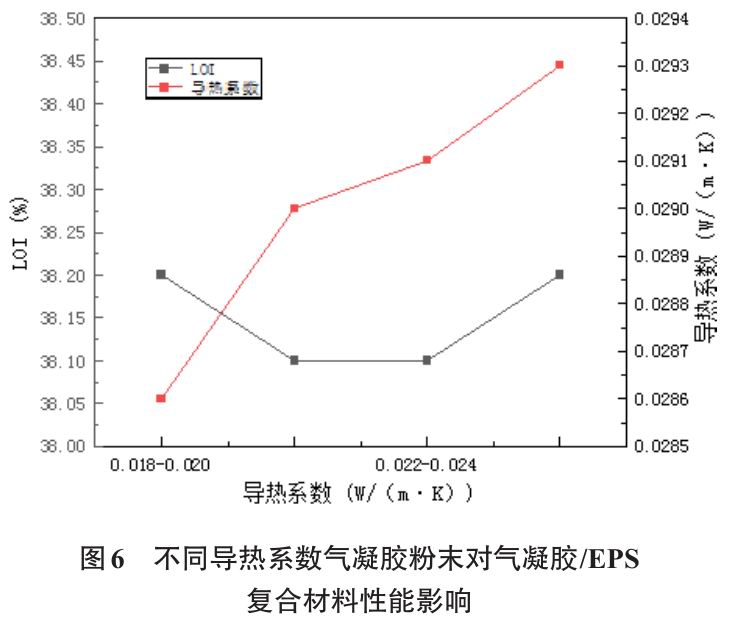

、0.020~0.022W/（m·K）、0.022~0.024W/（m·K）、0.024~0.026W/（m·K）四種不同導(dǎo)熱系數(shù)的氣凝膠原材料，以此為原料制備氣凝膠/EPS復(fù)合材料并進(jìn)行測(cè)試，復(fù)合材料中氣凝膠粉末含量為20wt%，顆粒大小為0.3~0.18mm。結(jié)果如圖6所示。

　　由圖6可知

，氣凝膠粉末的導(dǎo)熱系數(shù)0.018~0.026W/（m·K）區(qū)間內(nèi)，導(dǎo)熱系數(shù)越小，氣凝膠/EPS復(fù)合材料導(dǎo)熱系數(shù)越小，極限氧指數(shù)幾乎不變。這說(shuō)明改變摻入氣凝膠/EPS復(fù)合材料粉末的導(dǎo)熱系數(shù)，對(duì)氣凝膠/EPS復(fù)合材料的保溫性能有一定影響。

　　通過(guò)一系列條件試驗(yàn)

，***終確定制備氣凝膠/EPS復(fù)合材料的***佳條件如下：氣凝膠粉末的添加量為20wt%，氣凝膠粒級(jí)為0.3~0.18mm，選用導(dǎo)熱系數(shù)在0.018~0.020W/（m·K）的氣凝膠粉末。

　　2.5氣凝膠/EPS復(fù)合材料TG分析

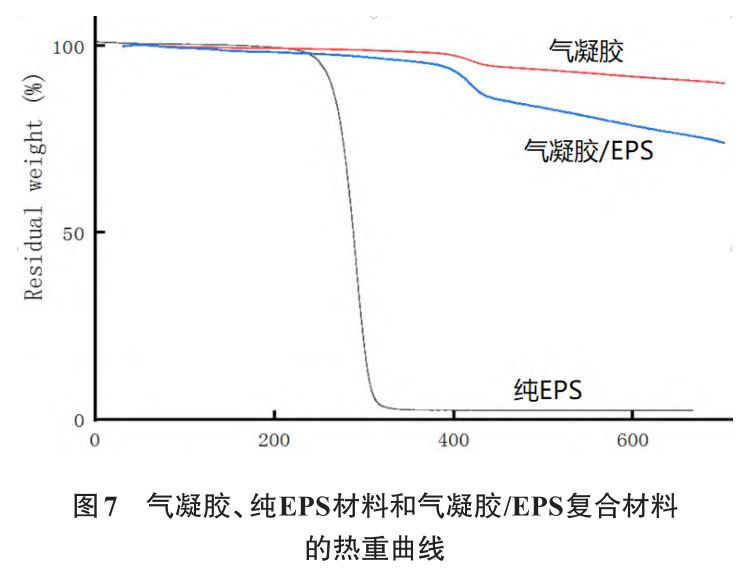

　　由圖7可知，純EPS在200~300℃溫度區(qū)間分解

，300℃時(shí)EPS達(dá)到***大分解溫度，EPS內(nèi)部的分子鏈斷裂，小分子聚合物近乎完全揮發(fā)。300℃后EPS質(zhì)量基本不發(fā)生變化，殘?zhí)剂績(jī)H剩0.5%。

　　3
